Protocolo ICMP (Internet Control Message Protocol)
- Definición y Funcionamiento Principal
El Protocolo de Mensajes de Control de Internet (ICMP) es un protocolo fundamental de la capa de red (Capa 3 del modelo OSI). A diferencia de protocolos como TCP o UDP, ICMP no está diseñado para el transporte de datos de usuario final, sino que actúa como el mecanismo de control, diagnóstico y reporte de errores para el Protocolo de Internet (IP).
El Rol de ICMP en la Capa de Red
En un ecosistema de red basado en IP, los datagramas se envían de forma “no fiable” y “sin conexión” (best-effort). Esto significa que los routers y switches conmutan paquetes sin garantizar que estos lleguen a su destino. Cuando ocurren fallos en la ruta (como congestión, bucles de enrutamiento o interfaces caídas), el protocolo IP por sí solo no tiene una forma nativa de notificar al emisor sobre el problema. Aquí es donde interviene ICMP.
Mecanismo de Funcionamiento

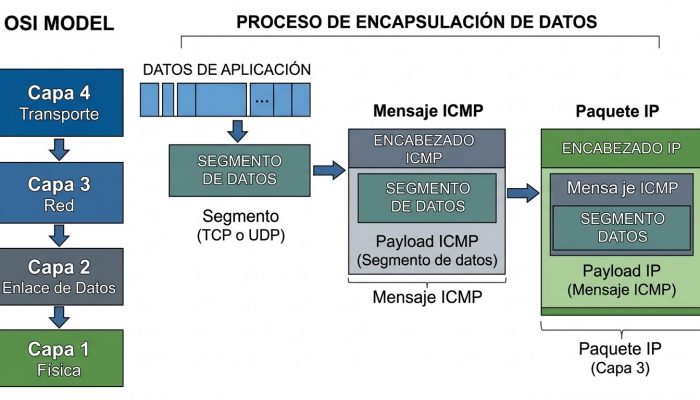

ICMP opera encapsulando sus mensajes directamente dentro de paquetes IP ordinarios. Aunque se comporta estructuralmente como un protocolo de capa superior (utilizando los servicios de IP), es una parte integral de la capa de red.
Cuando un router o un host de destino detecta un problema con un datagrama IP, genera un mensaje ICMP dirigido a la dirección IP de origen del paquete original. Esto permite a los sistemas operativos ajustar dinámicamente sus parámetros de transmisión, informar a las aplicaciones o alertar a los administradores de red sobre anomalías en la infraestructura.
Estructura, Tamaño y Campos de la Trama ICMP
Para comprender cómo los dispositivos procesan la información de control, es crucial analizar la anatomía de un mensaje ICMP. Al encapsularse en un paquete IP, el encabezado IP precede al mensaje ICMP, especificando el valor 1 en el campo “Protocolo” de IPv4 (o 58 en el campo “Next Header” de IPv6).
Anatomía del Encabezado ICMP Común

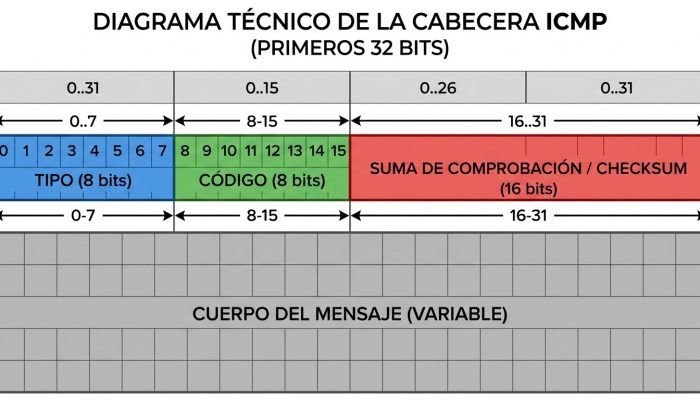

Independientemente del tipo de mensaje, los primeros 4 bytes (32 bits) de cualquier paquete ICMP comparten una estructura idéntica y obligatoria:
Bit 0 – 7 > Bit 8 – 15 > Bit 16 – 31
Tipo (1 Byte) > Código (1 Byte) > Suma de Comprobación / Checksum (2 Bytes)
Contenido específico del mensaje (Variable, típicamente 4 bytes adicionales)
Tipo (8 bits): Define la categoría general del mensaje ICMP (por ejemplo, si es una solicitud de eco, un informe de destino inalcanzable, o una redirección).
Código (8 bits): Subdivide el “Tipo” para proporcionar un contexto detallado del motivo del mensaje. Un mismo Tipo puede tener múltiples Códigos.
Suma de Comprobación / Checksum (16 bits): Se utiliza para la detección de errores en el mensaje ICMP. Se calcula sobre todo el contenido del paquete ICMP (encabezado y datos).
Resto del Mensaje y Datos de Cabecera (Payload)
Los bytes restantes dependen exclusivamente del Tipo y Código. En los mensajes de error, por lo general, se incluyen los primeros 64 bits (o más) del datagrama IP original que causó el problema. Esto permite al host emisor identificar exactamente qué socket, puerto o aplicación generó el tráfico fallido.
Clasificación y Mensajes ICMP Más Comunes

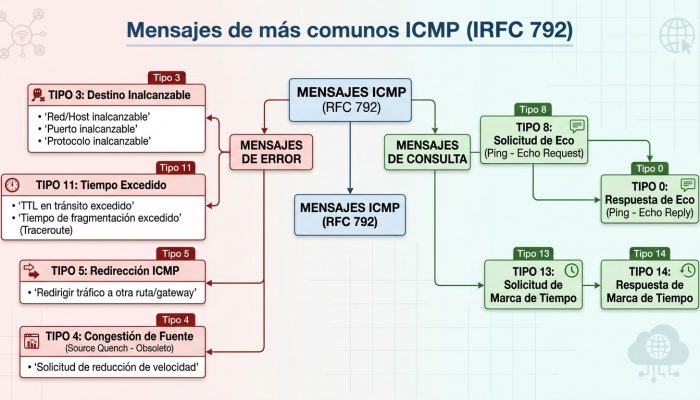

Los mensajes ICMP se dividen en dos grandes categorías: Mensajes de Error (informan sobre fallas en el procesamiento de paquetes) y Mensajes de Consulta/Información (solicitudes bidireccionales de diagnóstico).
A continuación, se detallan los tipos y códigos más críticos en la ingeniería de redes:
Tipo 8 y Tipo 0: Echo Request (Solicitud de Eco) y Echo Reply (Respuesta de Eco)
Son la base del diagnóstico de conectividad básico.
Tipo 8 (Código 0): Enviado por un host para verificar si un destino está activo.
Tipo 0 (Código 0): La respuesta obligatoria que el destino debe devolver al emisor original si está operativo.
Tipo 3: Destination Unreachable (Destino Inalcanzable)
Generado por un router o el host de destino cuando un paquete no puede ser entregado. Los códigos más comunes incluyen:
Código 0 (Network Unreachable): El router no tiene una ruta en su tabla para la red de destino.
Código 1 (Host Unreachable): El router local puede llegar a la red, pero el host final no responde (por ejemplo, falla de ARP).
Código 3 (Port Unreachable): El host de destino está activo, pero el puerto de transporte (TCP/UDP) solicitado no tiene ninguna aplicación escuchando.
Tipo 11: Time Exceeded (Tiempo Excedido)
Este mensaje es vital para evitar el colapso de la red por paquetes perdidos en bucles infinitos.
Código 0 (TTL Exceeded in Transit): El campo *Time to Live* (TTL) del paquete IP llegó a 0 en un router antes de alcanzar el destino. El router descarta el paquete y envía este mensaje ICMP al origen.
Tipo 5: Redirect (Redirección)
Utilizado por los routers para optimizar el enrutamiento de los hosts locales. Si un router nota que un host le envía un paquete que debería pasar por un router diferente en la misma subred, procesa el paquete pero envía un ICMP Tipo 5 para indicarle al host que actualice su tabla de enrutamiento interna.
Descubrimiento de la MTU de la Ruta (Path MTU Discovery – PMTUD)
El Path MTU Discovery (PMTUD) es un mecanismo esencial diseñado para evitar la fragmentación de paquetes IP a lo largo de una ruta de red, optimizando el rendimiento de la transmisión.
El Problema de la Fragmentación
Cada enlace de red tiene una Unidad Máxima de Transmisión (MTU), que define el tamaño máximo en bytes de un paquete que puede transportar (por ejemplo, 1500 bytes en Ethernet estándar). Si un paquete viaja a través de un enlace con una MTU menor a su tamaño, los routers intermedios deben fragmentarlo, lo que consume CPU y degrada el rendimiento.
Funcionamiento de PMTUD mediante ICMP

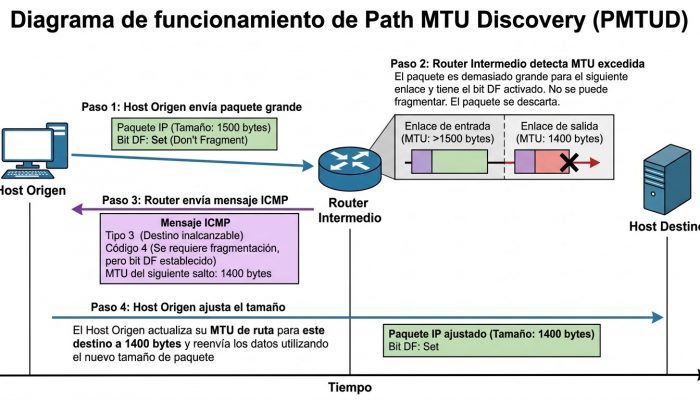

1. El host origen envía paquetes IP con la bandera DF (Don’t Fragment / No Fragmentar) activada en el encabezado IP.
2. Si el paquete llega a un router cuyo enlace de salida tiene una MTU inferior al tamaño del paquete, el router se ve obligado a descartarlo.
3. Al descartarlo, el router genera un mensaje ICMP Tipo 3, Código 4 (Destination Unreachable, Fragmentation Needed and DF Set).
4. En las implementaciones modernas, este mensaje ICMP incluye un campo que especifica la MTU del enlace restrictivo.
5. El host emisor recibe este mensaje, reduce el tamaño de sus paquetes al valor indicado y reanuda la transmisión sin fragmentar.
Relación de ICMP con los Protocolos IPv4 e IPv6
El salto generacional de IPv4 a IPv6 transformó radicalmente el papel de ICMP. Mientras que en IPv4 es un protocolo auxiliar, en IPv6 se convierte en la columna vertebral operativa de la capa de red bajo el nombre de ICMPv6 (Especificado en la RFC 4443).
Tabla Comparativa de Funcionalidades

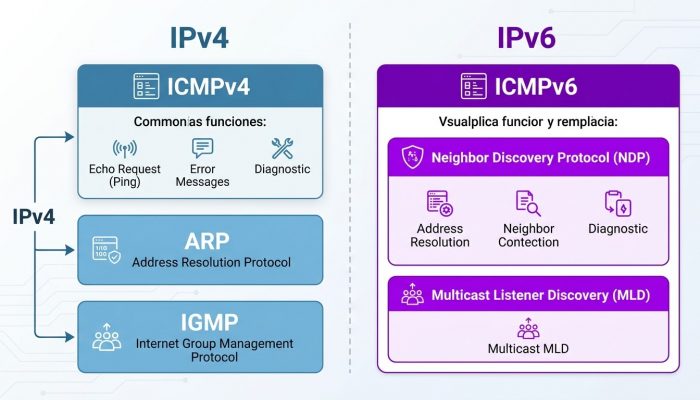

Característica / Protocolo | ICMPv4 (IPv4) | ICMPv6 (IPv6)
Encapsulación (Campo Protocolo) Protocolo IP 1 | Next Header 58 |
Resolución de Direcciones de Capa 2 Delegado al protocolo ARP Integrado mediante Neighbor Discovery (NDP)
Gestión de Grupos Multicast Delegado al protocolo GMP Integrado mediante Multicast Listener Discovery (MLD)
Configuración Automática Requiere estrictamente DHCP Soporta SLAAC (Configuración automática sin estado)
Innovaciones Críticas en ICMPv6
Neighbor Discovery Protocol (NDP): Sustituye por completo al antiguo protocolo ARP. Utiliza mensajes ICMPv6 de Solicitud de Vecino y Anuncio de Vecino para mapear direcciones IPv6 a direcciones MAC de Capa 2.
SLAAC (Stateless Address Autoconfiguration): Permite a los dispositivos conectarse a una red y autoconfigurar su dirección IPv6 global sin un servidor DHCP, utilizando mensajes ICMPv6 de Solicitud de Router (RS) y Anuncio de Router (RA).
Herramientas Basadas en ICMP: Ping y Traceroute
Las dos herramientas de diagnóstico más utilizadas por administradores de sistemas e ingenieros de redes se fundamentan directamente en la manipulación y lectura de paquetes ICMP.
1. PING (Packet Internet Groper)
La herramienta ping mide la disponibilidad de un host y la latencia de la red (RTT – Round Trip Time).
Mecánica: Envía una ráfaga de paquetes ICMP Echo Request (Tipo 8). Si el destino está activo y no hay bloqueos de firewall, responde con ICMP Echo Reply (Tipo 0).
2.TRACEROUTE (o TRACERT en Windows)
Traceroute mapea de forma exacta la ruta salto por salto (hop-by-hop) que sigue un paquete para llegar a un destino.
Mecánica: Aprovecha el diseño del mensaje ICMP *Time Exceeded (Tipo 11).

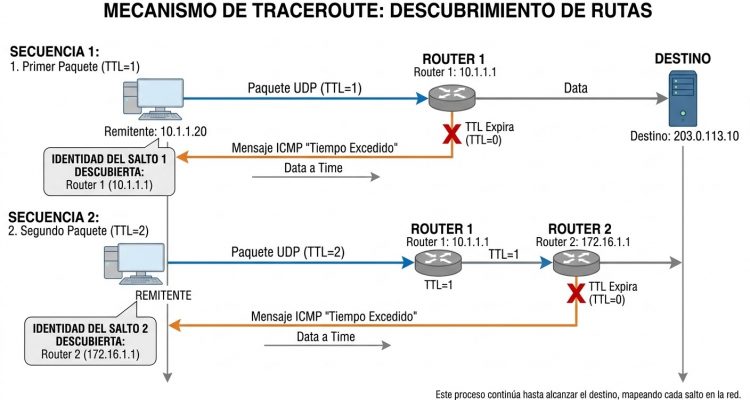

Envía un primer paquete con el campo TTL del encabezado IP configurado en 1. El primer router de la ruta decrementa el TTL a 0, descarta el paquete y devuelve un ICMP Tipo 11. traceroute registra la IP de ese router.
Luego, envía un paquete con TTL = 2, lo que permite identificar al segundo router, y continúa incrementando el TTL sucesivamente hasta que el paquete alcanza el destino final (el cual responde con un ICMP *Echo Reply o un Port Unreachable* si se usaron puertos UDP UDP altos).
Ejemplo Práctico de Diagnóstico en Redes
A continuación, analizaremos un escenario real de solución de problemas utilizando la consola de comandos. Supondremos que un administrador intenta verificar la conexión con un servidor DNS público (8.8.8.8).
Ejecución del Comando Ping
Al ejecutar el comando en la terminal:
ping 8.8.8.8
Análisis Detallado del Output Técnico

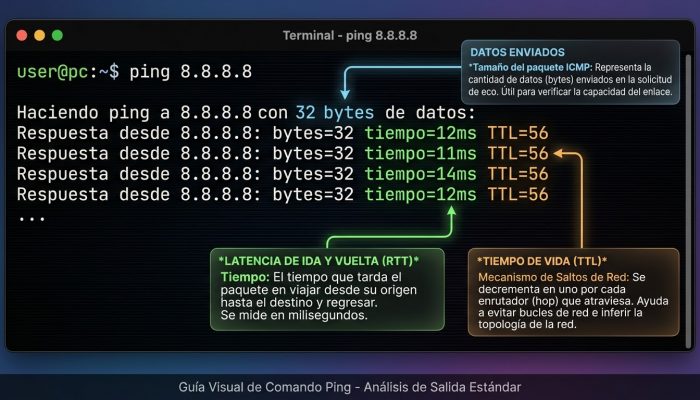

La salida típica en consola se despliega de la siguiente manera:
Haciendo ping a 8.8.8.8 con 32 bytes de datos:
Respuesta desde 8.8.8.8: bytes=32 tiempo=12ms TTL=56
Respuesta desde 8.8.8.8: bytes=32 tiempo=11ms TTL=56
Respuesta desde 8.8.8.8: bytes=32 tiempo=15ms TTL=56
Respuesta desde 8.8.8.8: bytes=32 tiempo=12ms TTL=56
Estadísticas de ping para 8.8.8.8:
Paquetes: enviados = 4, recibidos = 4, perdidos = 0 (0% perdidos),
Tiempos aproximados de ida y vuelta en milisegundos:
Mínimo = 11ms, Máximo = 15ms, Media = 12ms
Desglose de Parámetros:
1. Bytes=32: Es el tamaño del payload de datos arbitrarios dentro del mensaje ICMP Echo Request.
2. Tiempo=12ms: El tiempo de ida y vuelta (RTT). Un incremento repentino en este valor denotaría congestión en los enlaces intermedios.
3. TTL=56: Indica el valor del campo Time to Live con el que llegó el paquete de retorno. Sabiendo que los sistemas operativos basados en Linux e infraestructuras de Google suelen iniciar su TTL en 64, podemos deducir matemáticamente que el paquete atravesó exactamente 64 – 56 = 8 routers intermedios para regresar a nuestro equipo
Consideraciones de Seguridad y Mitigación de Ataques
Históricamente, ICMP ha sido explotado por actores maliciosos debido a su naturaleza de control sin autenticación. Esto obliga a los administradores de seguridad a implementar políticas estrictas en firewalls y ACLs (Listas de Control de Acceso).
Principales Vectores de Ataque Basados en ICMP
Ping Flood (Denegación de Servicio): Consiste en saturar a la víctima enviando cantidades masivas de paquetes ICMP Echo Request* a gran velocidad. El servidor objetivo agota su ancho de banda y recursos de CPU intentando responder a cada solicitud con un *Echo Reply*.
Ataque Smurf: Una técnica de amplificación donde el atacante envía un paquete ICMP Echo Request a una dirección de broadcast de la red, falsificando (haciendo spoofing) la dirección IP de origen con la IP de la víctima. Todos los hosts de esa subred responderán simultáneamente a la víctima, colapsando su conexión.
Reconocimiento de Red (Ping Sweeps): Los atacantes automatizan el envío de pings a rangos enteros de direcciones IP para identificar qué servidores y dispositivos están encendidos y activos, facilitando una fase previa a una intrusión profunda.
Buenas Prácticas de Filtrado Técnico
Desactivar ICMP por completo es un error grave de arquitectura, ya que rompería funciones vitales como PMTUD o NDP en redes IPv6. La estrategia correcta es el filtrado selectivo:
1. Permitir de forma saliente y entrante limitada: Permitir mensajes ICMP Tipo 3 (Destino Inalcanzable) y Tipo 11 (Tiempo Excedido) para mantener las capacidades de diagnóstico básicas y evitar problemas de MTU.

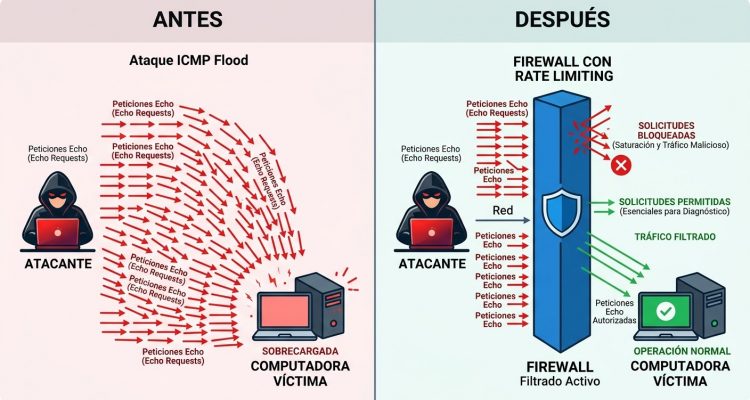

2. Rate Limiting (Limitación de Tasa): Configurar los firewalls perimetrales para inspeccionar el tráfico ICMP y descartar paquetes si superan un umbral seguro (por ejemplo, no más de 5 a 10 pings por segundo por dirección IP de origen).
3. Bloquear peticiones de Eco en entornos corporativos críticos: Configurar las reglas de firewall para ignorar los *Echo Request entrantes desde redes externas no confiables, invisibilizando la infraestructura interna ante escaneos automatizados de atacantes.
